Lỗi E.LF trên biến tần Mitsubishi FR-D740 – Phân tích nguyên nhân và cách xử lý thực tế

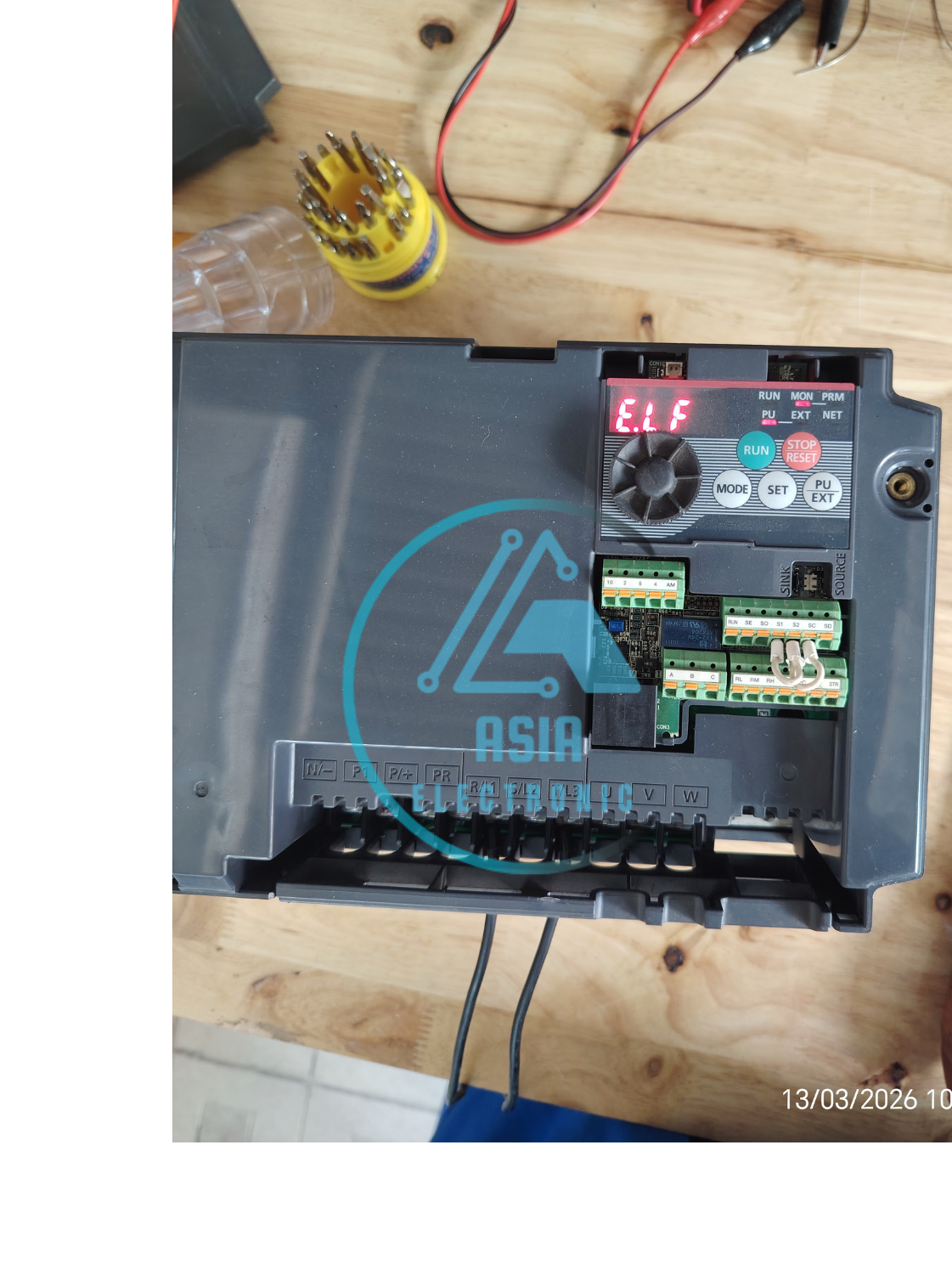

1. Lỗi E.LF là gì?

Theo tài liệu của Mitsubishi FR-D740:

E.LF (Output phase loss) xuất hiện khi một trong ba pha đầu ra U, V, W bị mất trong quá trình biến tần hoạt động.

2. Cách kiểm tra nhanh (rất quan trọng)

Nếu biến tần vẫn đang kết nối với motor, bạn nên:

Tháo motor ra và chạy không tải, sau đó xét 2 trường hợp:

Trường hợp 1: Chạy không tải KHÔNG còn lỗi Biến tần chạy bình thường Dùng VOM đo: U – V V – W U – W Nếu thấy điện áp 3 pha cân bằng

Kết luận: Lỗi nằm ở motor hoặc dây tải

Trường hợp 2: Chạy không tải VẪN báo lỗi E.LF Đo tại U/V/W: Không có điện áp đầu ra

Kết luận: Lỗi nằm ở phần cứng bên trong biến tần

Đây là trường hợp phổ biến khi đi sửa thực tế:

Biến tần không tạo được điện áp → hệ thống hiểu là “mất pha” → báo E.LF

3. Cách khắc phục (đi chuyên sâu phần cứng)

3.1. Nguyên tắc an toàn: Ngắt điện và xả tụ (CỰC KỲ QUAN TRỌNG)

Khi làm việc với biến tần công suất:

Luôn đặt an toàn lên hàng đầu

Tụ DC bus có thể: Điện áp: 300V – 600V DC Dung lượng lớn (rất nguy hiểm) Bắt buộc thực hiện:

• Rút nguồn AC hoàn toàn
• Chờ tụ xả tự nhiên một thời gian
• Xả tụ bằng điện trở: 5kΩ – 50kΩ / 5W – 10W
• Không dùng tua vít chập tụ (rất nguy hiểm)

👉 Sau đó:

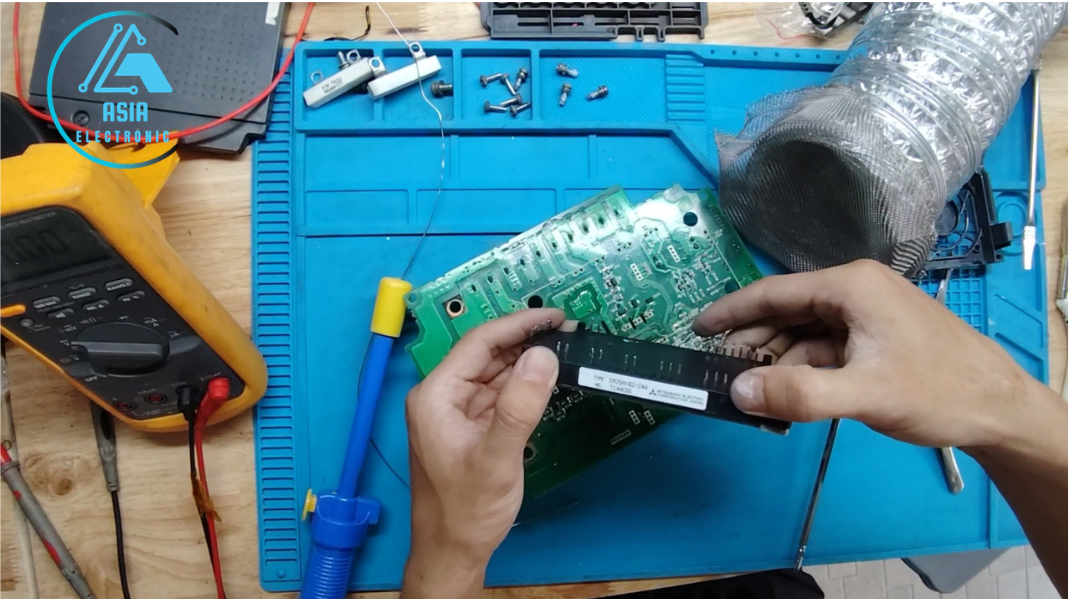

Dùng đồng hồ đo DC Đảm bảo điện áp = 0V mới được thao tác 3.2. Tháo biến tần kiểm tra: Sau khi đảm bảo an toàn: Tháo vỏ biến tần Nên: Chụp hình Quay video quá trình tháo

Giúp lắp lại chính xác, tránh sai sót

3.3. Kiểm tra các board mạch bên trong

Thông thường biến tần sẽ gồm 3 khối chính:

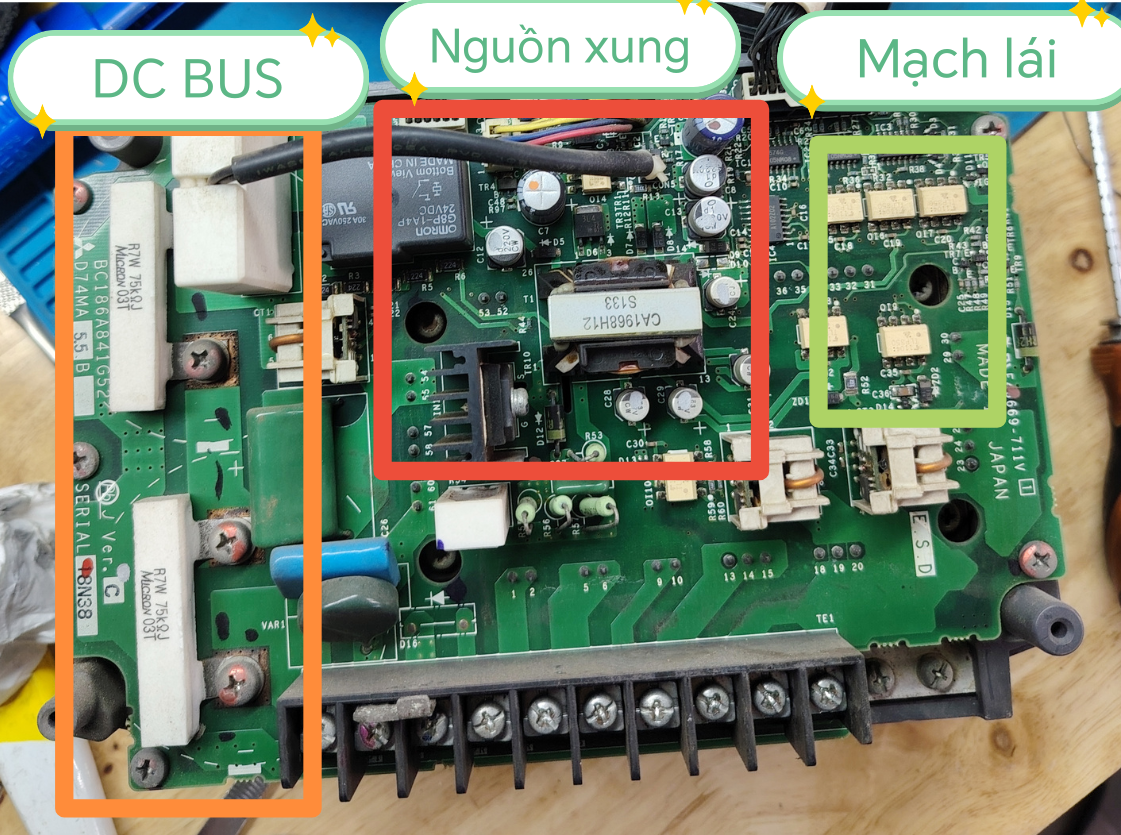

1. Mạch công suất IGBT Cầu diode chỉnh lưu Tụ DC bus 2. Mạch nguồn & driver IGBT Nguồn cấp 15V / 5V IC driver Opto cách ly Với dòng này thường dùng: TLP350 3. Mạch điều khiển CPU Mạch xử lý tín hiệu

Phân tích nguyên nhân: Vì sao không có điện áp đầu ra?

Khi đo U/V/W không có áp, cần tập trung vào các lỗi sau:

1. IGBT bị hỏng Cháy hoặc chập Mất khả năng đóng/ngắt

Hậu quả:

Không tạo được điện áp xoay chiều 2. Mạch lái IGBT bị lỗi Hỏng opto TLP350 Mất xung điều khiển

Kết quả:

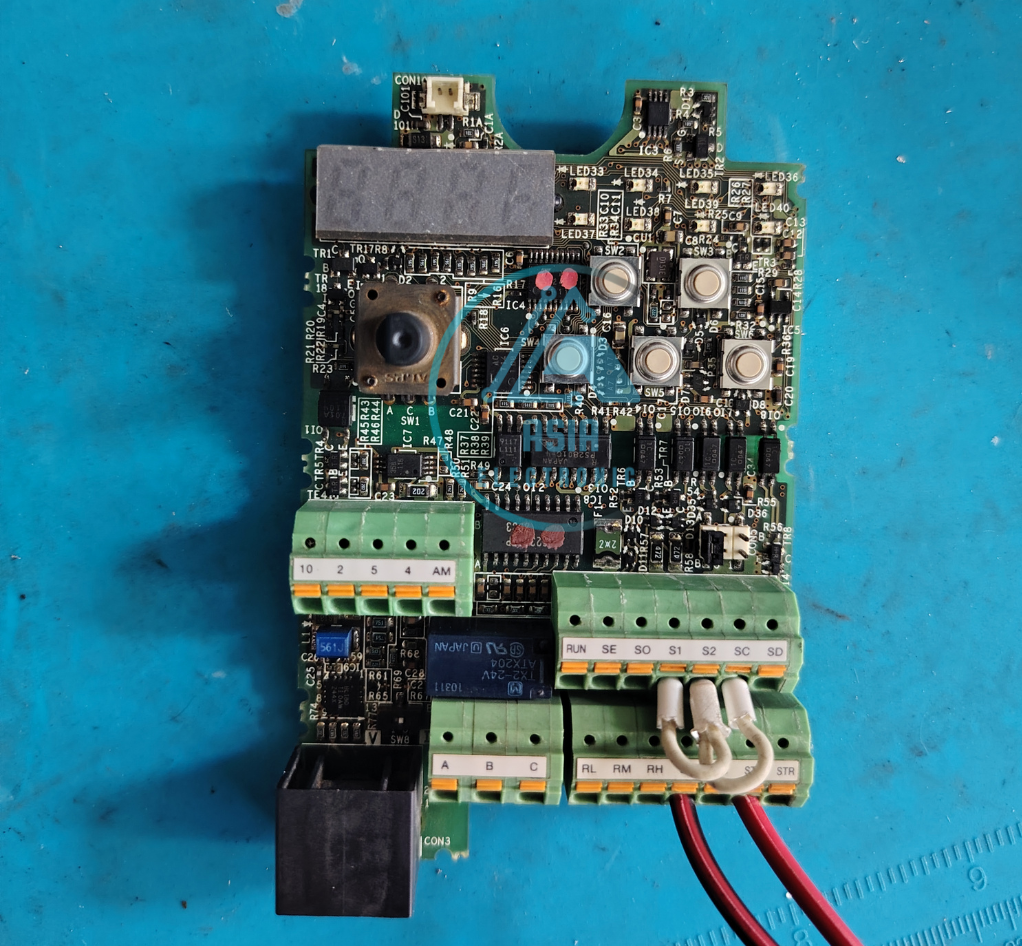

IGBT không hoạt động → Output = 0V 3. Board điều khiển lỗi Không phát xung PWM Lỗi CPU hoặc mạch logic

Dẫn đến:

Không có tín hiệu điều khiển xuống driver
